Po co planować przyłącze prądu już na etapie projektu

Przyłącze prądu i lokalizacja skrzynki energetycznej wpływają bezpośrednio na projekt domu, układ działki i harmonogram robót. Kto podejdzie do tematu „na czuja”, zwykle kończy z dodatkowymi kosztami, przeróbkami w ogrodzeniu i nerwami na budowie. Kto planuje z wyprzedzeniem, dokładnie wie, skąd popłynie zasilanie, jaka będzie moc przyłączeniowa i gdzie dokładnie stanie złącze pomiarowe.

Prąd na działce to nie tylko „gniazdko do betoniarki”. Parametry przyłącza, jego trasa i usytuowanie skrzynki elektrycznej decydują o możliwościach technicznych budynku: jakie ogrzewanie można zastosować, czy da się później dołożyć ładowarkę do auta elektrycznego, a nawet czy nie trzeba będzie kopać drugi raz przez świeżo ułożony podjazd.

Zależność między projektem domu a trasą przyłącza

Projekt domu i zagospodarowania terenu powinien być skoordynowany z przebiegiem przyłącza energetycznego. Przewód zasilający musi dotrzeć od złącza energetycznego do rozdzielnicy głównej budynku, najczęściej w wiatrołapie, garażu lub pomieszczeniu technicznym. Każde przesunięcie wejścia przyłącza o kilka metrów może oznaczać dodatkowe metry kabla, dodatkowe przepusty pod fundamentem lub kolizję z innymi instalacjami.

Jeśli trasa przyłącza jest zaprojektowana bez uwzględnienia rzeczywistego układu domu, zdarzają się kłopotliwe sytuacje: kabel wchodzi w budynek w miejscu przyszłej szafy wnękowej, przytarasuje wejście garażowe albo zmusi do zmian w projekcie ogrodzenia. Projektant instalacji elektrycznej, architekt i inwestor powinni wspólnie określić najdogodniejszy punkt wejścia zasilania oraz przebieg instalacji wewnętrznej do rozdzielnicy głównej.

Konkrety zamiast „jakiś prąd będzie”

Przyłącze energetyczne ma kilka kluczowych parametrów: moc przyłączeniowa, rodzaj zasilania (1-faza czy 3-fazy), rodzaj przyłącza (napowietrzne lub kablowe), a także miejsce posadowienia złącza pomiarowego (szafki z licznikiem). Każda z tych decyzji wpływa na budżet oraz wygodę użytkowania domu na lata.

Przykład z praktyki: inwestor składa wniosek „na szybko” o standardowe 12–15 kW, bo „wszyscy tak robią”. Po roku decyduje się na pompę ciepła, płytę indukcyjną, garaż z warsztatem i ładowarkę do auta elektrycznego. Okazuje się, że moc przyłączeniowa jest na granicy i przy większych obciążeniach wybija zabezpieczenia. Zmiana warunków przyłączenia po fakcie bywa czasochłonna, a niekiedy wiąże się z dodatkowymi opłatami i modernizacją instalacji.

Wpływ wcześniejszego planowania na harmonogram budowy

Dostęp do prądu przesądza o tempie większości robót. Decyzja: prąd budowlany czy od razu docelowe przyłącze, powinna zapaść zanim pojawi się pierwsza koparka. Część ekip przywiezie agregat, ale przy większych pracach szybko staje się to kłopotliwe i drogie.

Jeśli przyłącze energetyczne jest przemyślane już na etapie projektu, można:

  • złożyć wniosek o warunki przyłączenia odpowiednio wcześnie i wkomponować terminy OSD w harmonogram budowy,
  • od razu przewidzieć miejsce skrzynki energetycznej w ogrodzeniu oraz trasę kabla do budynku,
  • uniknąć prowizorek: przestawianych słupków, „tymczasowych” słupów budowlanych w środku przyszłego podjazdu lub korytarza wjazdowego.

Przy dobrej koordynacji da się doprowadzić docelowe zasilanie jeszcze przed stanem surowym, korzystając z niego zarówno jako „prądu budowlanego”, jak i docelowej instalacji bez konieczności dublowania prac.

Porównanie dwóch scenariuszy organizacyjnych

Można zestawić dwa podejścia, które często widać na budowach:

  • Scenariusz A: planowanie od początku – inwestor razem z projektantem instalacji elektrycznej analizuje zapotrzebowanie na moc, wybiera miejsce skrzynki w ogrodzeniu, ustala typ przyłącza z OSD. Wniosek o warunki przyłączenia jest składany wcześnie, trasa przyłącza jest ujęta w projekcie zagospodarowania działki. Efekt: jedno złącze pomiarowe, jedna trasa kabla, brak kolizji z podjazdem i innymi mediami.
  • Scenariusz B: „załatwianie prądu” na ostatnią chwilę – inwestor skupia się na projekcie domu, a o prądzie przypomina sobie tuż przed fundamentami. Szybki wniosek o prąd budowlany, skrzynka ląduje w pierwszym wygodnym miejscu. Po dwóch latach trzeba ją przestawić, bo koliduje z bramą wjazdową i furtką, a trasa nowego przyłącza przecina świeżo położony kostkowany podjazd.

Różnica kosztów i nerwów między tymi scenariuszami jest bardzo wyraźna, choć na starcie oba wyglądają podobnie: „byle był prąd”.

Podstawowe pojęcia: przyłącze, skrzynka, złącze – co jest czym

Język „budowlany” i „energetyczny” bywa mylący. W obiegu funkcjonuje kilka pojęć, które laik wrzuca do jednego worka: skrzynka, szafka, licznik, szafa budowlana. Tymczasem dla projektu przyłącza energetycznego rozróżnienie tych elementów ma duże znaczenie – także pod kątem odpowiedzialności za poszczególne odcinki instalacji.

Przyłącze energetyczne a złącze pomiarowe

Przyłącze energetyczne to odcinek instalacji od sieci dystrybucyjnej (linii napowietrznej lub kablowej) do punktu dostarczania energii, którym najczęściej jest złącze kablowo-pomiarowe w linii ogrodzenia lub na granicy działki. Przyłącze może być:

  • napowietrzne – od słupa do budynku lub słupa na posesji,
  • kablowe (podziemne) – w wykopie, w rurze osłonowej, doprowadzone do złącza w ogrodzeniu lub elewacji.

Złącze (szafka) pomiarowo–rozdzielcza to miejsce, gdzie montowany jest licznik energii oraz zabezpieczenia główne (np. przedlicznikowe). Dla inwestora jest to zazwyczaj widoczna skrzynka na ogrodzeniu lub wolnostojąca przy granicy działki. W dokumentach OSD występuje jako ZK (złącze kablowe), ZKP (złącze kablowo-pomiarowe) lub podobnie, zależnie od standardów operatora.

Szafka pomiarowa, rozdzielnica główna i WLZ

W praktyce na działce i w domu pojawiają się przynajmniej trzy elementy instalacji:

  • Szafka pomiarowa (złącze pomiarowe) – na granicy działki lub przy ogrodzeniu, z licznikiem i zabezpieczeniem głównym. Zapewnia dostęp dla służb OSD bez konieczności wchodzenia na posesję.
  • WLZ – wewnętrzna linia zasilająca – kabel od złącza pomiarowego do rozdzielnicy głównej w budynku. Ten odcinek jest zwykle własnością inwestora, a nie operatora sieci.
  • RG – rozdzielnica główna budynku – tablica rozdzielcza wewnątrz domu, z której zasilane są wszystkie obwody: oświetlenie, gniazda, kuchnia, pompa ciepła, garaż.

Na projektach często pojawiają się skróty: WLZ, RG, ZK, ZKP, a obok nich przekroje kabli i typy zabezpieczeń. Znajomość tych oznaczeń ułatwia dyskusję zarówno z projektantem, jak i z wykonawcą.

Gdzie kończy się odpowiedzialność OSD, a gdzie zaczyna inwestor

Rozgraniczenie odpowiedzialności jest kluczowe, bo przesądza, kto płaci za dany element i kto go później serwisuje. Standardowo:

  • Operator systemu dystrybucyjnego (OSD) – odpowiada za sieć do punktu dostarczania energii, czyli do złącza pomiarowo-rozdzielczego. To on projektuje i wykonuje przyłącze od istniejącej sieci (słup, kabel w ulicy) do skrzynki z licznikiem. Ten fragment wykonuje się według standardów OSD.
  • Inwestor – odpowiada za instalację od zacisków złącza pomiarowego w dół: WLZ do budynku, rozdzielnicę główną, całą instalację wewnętrzną. Również fundament pod skrzynkę wolnostojącą czy fragment ogrodzenia, w którym ma znaleźć się szafka, jest po stronie inwestora.

Wyjątki i szczegóły zależą od konkretnego operatora, ale ogólna zasada jest podobna w całym kraju: OSD dostarcza energię do granicy działki, a dalej inwestor organizuje swoją część instalacji we własnym zakresie, zgodnie z projektem instalacji elektrycznej.

Jednofazowe a trójfazowe zasilanie budynku

W domach jednorodzinnych standardem jest dzisiaj zasilanie trójfazowe (3-fazowe), choć nadal spotyka się przyłącza jednofazowe w starszych budynkach lub przy małych altanach. Różnice są istotne:

  • Jedna faza (230 V) – wystarczająca dla małego, oszczędnego domu bez energochłonnych urządzeń. Ogranicza jednak możliwość zastosowania silniejszych sprzętów (pompa ciepła większej mocy, duża kuchnia indukcyjna, warsztat z maszynami).
  • Trzy fazy (3×400/230 V) – pozwalają równomiernie rozłożyć obciążenie na poszczególne fazy, zasilać urządzenia trójfazowe (np. niektóre pompy ciepła, duże płyty indukcyjne, obrabiarki, ładowarki samochodowe). Dają większą elastyczność na przyszłość.

W praktyce wniosek o przyłącze trójfazowe do nowego domu to standard, chyba że planowany jest naprawdę niewielki obiekt, np. domek letniskowy bez energochłonnych urządzeń. Koszt przyłącza przy podobnej mocy umownej jest zwykle zbliżony, a korzyści użytkowe z trzech faz są znaczące.

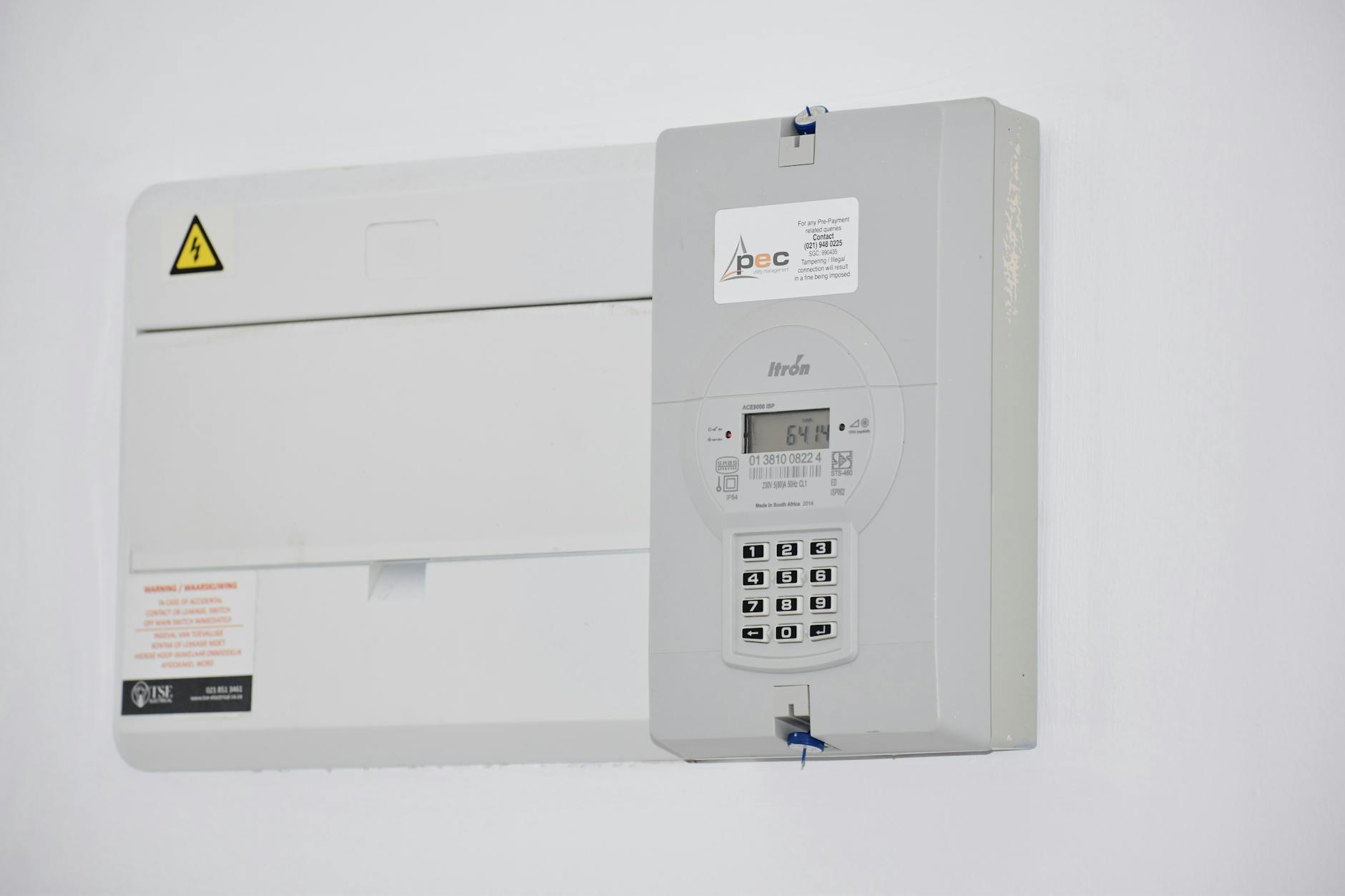

Licznik energii i skrzynka bezpieczników na białej ścianie
Źródło: Pexels | Autor: Akashni Weimers

Analiza potrzeb energetycznych domu – jak dobrać moc przyłączeniową

Moc przyłączeniowa domu jednorodzinnego decyduje o tym, ile urządzeń można bezproblemowo używać jednocześnie. Zbyt niska moc oznacza „wyskakujące korki” i konieczność pilnowania, co jest aktualnie włączone. Zbyt wysoka – niepotrzebne opłaty stałe oraz kosztowniejsza instalacja bez realnej korzyści. Dlatego warto podejść do doboru mocy z kalkulatorem, a nie na zasadzie „jak najwięcej, bo może się przyda”.

Jak odczytać zapotrzebowanie z projektu domu

W projekcie architektoniczno-budowlanym oraz instalacyjnym często znajdują się informacje dotyczące zapotrzebowania na moc. Projektant instalacji elektrycznych wykonuje bilans mocy, biorąc pod uwagę:

  • rodzaj i liczbę odbiorników (oświetlenie, gniazda, sprzęt AGD/RTV),
  • sposób ogrzewania budynku,
  • ewentualne urządzenia specjalne (pompa ciepła, rekuperacja, klimatyzacja),
  • rezerwę na przyszłe urządzenia (warsztat, ładowarka EV, sauna itp.).

Dla typowego domu jednorodzinnego z ogrzewaniem gazowym lub na paliwo stałe bilans wychodzi zwykle na poziomie ok. 10–15 kW. Gdy dochodzi ogrzewanie elektryczne lub pompa ciepła, wymagania rosną. Dobry projektant nie tylko sumuje moce, ale stosuje współczynniki jednoczesności, bo mało prawdopodobne, że wszystkie urządzenia będą włączone w jednym momencie na pełną moc.

Typowe „pakiety” mocy przyłączeniowej

Operatorzy energetyczni przyzwyczaili inwestorów do kilku najczęściej wybieranych poziomów mocy przyłączeniowej. W praktyce wygląda to mniej więcej tak:

Scenariusz użytkowaniaTypowa moc przyłączeniowaCharakterystyka
Mały dom, ogrzewanie gazowe / stałopalne, brak dużych odbiorników10–12 kWWystarczające dla podstawowych urządzeń, pralka, zmywarka, niewielka płyta indukcyjna
Standardowy dom, ogrzewanie gazowe, płyta indukcyjna, klimatyzacja12–15 kWNajczęściej wybierany wariant, zapewnia komfortowe zasilanie większości sprzętów
Dom z pompą ciepła, większą płytą indukcyjną, potencjalną ładowarką EV15–20 kWWięcej rezerwy mocy, mniejsze ryzyko wybijania zabezpieczeń przy wysokim obciążeniu
Dom z dużym warsztatem, sauną, basenem, kilkoma klimatyzatoramipowyżej 20 kWWysoka moc dla obiektów o zwiększonym zapotrzebowaniu, konieczna dokładna analiza

Dobór mocy przyłączeniowej powinien być kompromisem między bezpieczeństwem pracy instalacji a kosztami stałymi i nakładami inwestycyjnymi. Przeliczenie zapotrzebowania z projektantem instalacji, zamiast opierania się na „standardzie sąsiada”, pozwala uniknąć nadmiarowych kosztów.

Wpływ systemu ogrzewania na dobór mocy

Sposób ogrzewania budynku jest jednym z głównych czynników decydujących o potrzebnej mocy przyłączeniowej:

Jak system grzewczy wpływa na wymagania wobec przyłącza

Przy doborze mocy przyłączeniowej największą różnicę robi to, czy budynek zużywa energię głównie na potrzeby bytowe (oświetlenie, sprzęt, AGD), czy także na ogrzewanie i przygotowanie ciepłej wody. W praktyce można wyróżnić kilka scenariuszy.

  • Ogrzewanie gazowe / na paliwo stałe – prąd służy głównie do zasilania elektroniki kotła, pomp obiegowych, automatyki i standardowych odbiorników w domu. Zapotrzebowanie na moc rośnie nieznacznie; najczęściej mieści się w widełkach 10–15 kW.
  • Pompa ciepła – urządzenie samo w sobie ma sprężarkę i automatykę, które wymagają solidnego zasilania. Wprawdzie pompa „pompuje” ciepło z otoczenia i z 1 kW energii elektrycznej potrafi wygenerować kilka kW ciepła, ale chwilowe pobory mocy potrafią być istotne, zwłaszcza przy mrozach. W takich domach moc przyłączeniowa 15–20 kW przestaje być luksusem, a staje się rozsądnym punktem wyjścia.
  • Ogrzewanie bezpośrednio elektryczne (maty, grzejniki konwektorowe, kable w posadzce) – każdy kilowat ciepła to wprost kilowat mocy elektrycznej. W domach o słabszej izolacji lub dużej powierzchni przyłącze powyżej 20 kW bywa koniecznością.

Różnice widać wyraźnie na przykładzie dwóch podobnych domów: parterowego budynku o powierzchni 120 m² w zabudowie podmiejskiej. W pierwszym przypadku ogrzewanie gazowe, standardowy pakiet AGD i klimatyzacja – moc przyłączeniowa 12 kW wystarcza bez zastrzeżeń. W drugim wariancie: gruntowa pompa ciepła, większa płyta indukcyjna, garaż z narzędziami i rezerwą pod ładowarkę samochodu – bez 17–18 kW przyłącza łatwo o przeciążenia w mroźne dni.

Rezerwa mocy na przyszłość – ile „nadmiaru” ma sens

Przy planowaniu domu, który ma służyć kilkanaście czy kilkadziesiąt lat, pojawia się pytanie o zapas mocy. Z jednej strony nie ma sensu płacić latami za moc, której realnie nie wykorzystujemy. Z drugiej – każda późniejsza zmiana warunków przyłączenia to papierologia, czekanie i często przebudowa złącza.

Rozsądne podejście to określenie kilku możliwych scenariuszy rozwoju domu. Dobrze jest odpowiedzieć sobie na pytania:

  • czy w perspektywie kilku lat realny jest zakup samochodu elektrycznego z ładowarką przydomową,
  • czy ktoś z domowników planuje hobbystyczny lub półprofesjonalny warsztat (spawarka, sprężarka, tokarka),
  • czy ogrzewanie może w przyszłości przejść z gazu na pompę ciepła,
  • czy planowane są energochłonne dodatki: sauna, jacuzzi, basen z podgrzewaną wodą.

Jeżeli odpowiedzi na większość pytań są przeczące, zwykle wystarczy symboliczny zapas 2–3 kW ponad aktualne potrzeby. Jeśli jednak widać duży potencjał „rozbudowy” energetycznej, lepiej od razu podbić moc o jedno „oczko” w górę (np. zamiast 12 kW wybrać 15 kW). W wielu przypadkach różnica w opłatach stałych jest niewielka, a unikamy później kosztownych przeróbek złącza i przyłącza.

Jak interpretować ograniczenia mocy w warunkach przyłączenia

Zdarza się, że złożywszy wniosek o przyłączenie na określoną moc, inwestor dostaje warunki z niższą wartością niż wnioskowana. Przyczyną bywa ograniczona przepustowość lokalnej sieci lub konieczność rozbudowy stacji transformatorowej, której OSD nie planuje w krótkim czasie.

W takiej sytuacji pojawia się kilka opcji:

  • Akceptacja niższej mocy – jeżeli bilans mocy z projektu wskazuje, że przy odrobinie rozsądku w eksploatacji da się żyć z przyznaną mocą, jest to najprostsze wyjście.
  • Negocjacje i odwołanie – w praktyce rzadkie, ale możliwe, szczególnie gdy inwestycja ma większe znaczenie (np. kilka domów w zabudowie szeregowej). Wymaga to jednak solidnego uzasadnienia technicznego.
  • Etapowanie inwestycji – początkowo przyłącze z mniejszą mocą, a po rozbudowie sieci przez OSD zwiększenie mocy w przyszłości. Wymaga to wstępnego przewymiarowania części instalacji (np. przekrojów kabli), by późniejsza zmiana była możliwa bez kucia i wymiany WLZ.

Analizując warunki przyłączenia, dobrze jest spojrzeć nie tylko na samą wartość mocy, ale również na rodzaj zabezpieczenia przedlicznikowego oraz układ zasilania (jedno- czy trójfazowy). To one determinują, jakie urządzenia da się później bezpiecznie podłączyć.

Prąd budowlany czy od razu docelowy – dwa podejścia do zasilania budowy

Na etapie projektu trzeba nie tylko przewidzieć docelowy sposób zasilania domu, ale także to, jak energia elektryczna trafi na budowę. Tutaj zwykle pojawia się dylemat: czy wnioskować o tzw. prąd budowlany, czy od razu zorganizować docelowe przyłącze ze skrzynką na ogrodzeniu i z niego zasilać plac budowy.

Na czym polega prąd budowlany

Potoczne określenie „prąd budowlany” oznacza umowę na dostawę energii w specjalnej taryfie przeznaczonej na zasilanie placu budowy. Formalnie jest to standardowe przyłącze, ale tymczasowe, z osobną grupą taryfową. Charakteryzuje się zazwyczaj:

  • wyższą stawką za energię niż w taryfie dla gospodarstw domowych,
  • prostszą dokumentacją w niektórych przypadkach (przyłącze tymczasowe),
  • lokalizacją złącza dostosowaną jedynie do potrzeb budowy, niekoniecznie do docelowego ogrodzenia.

Przyłącze budowlane bywa realizowane jako słupek ze skrzynką na terenie działki, tymczasowy punkt poboru na słupie lub inna konstrukcja zaakceptowana przez OSD. Po zakończeniu budowy umowa „budowlana” jest rozwiązywana, a zawierana jest nowa – już na docelową taryfę dla gospodarstw domowych.

Zasilanie budowy z docelowej skrzynki energetycznej

Alternatywą jest od razu wykonanie docelowego złącza pomiarowego na granicy działki oraz zasilanie budowy właśnie z tej skrzynki. W takim wariancie:

  • OSD realizuje przyłącze „na gotowo”, zgodnie z docelowym projektem,
  • licznik i zabezpieczenia główne montowane są w tym samym miejscu, które będzie używane po zamieszkaniu w domu,
  • z rozdzielnicy tymczasowej (np. tzw. rozdzielnica budowlana) prowadzimy zasilanie dla ekip budowlanych i narzędzi.

Ten sposób jest coraz popularniejszy, bo eliminuje konieczność późniejszego przenoszenia przyłącza czy budowy nowej skrzynki. Przy właściwym zaprojektowaniu lokalizacji złącza często oznacza też niższe koszty całej inwestycji, mimo że formalnie budowa zasilana jest już z taryfy „domowej” (po zawarciu odpowiedniej umowy).

Porównanie dwóch podejść – co się opłaca

Różnice pomiędzy przyłączem budowlanym a od razu docelowym widać zarówno w kosztach, jak i w logistyce budowy.

AspektPrąd budowlany (przyłącze tymczasowe)Docelowe złącze od razu
Koszt energii w trakcie budowyNajczęściej wyższa stawka taryfowaMożliwość korzystania z taryfy G (domowej)
Koszty inwestycyjneDodatkowy wydatek na tymczasowy punkt poboru, później kolejne koszty docelowego złączaJednorazowy koszt wykonania przyłącza i złącza w docelowym miejscu
Elastyczność lokalizacjiMożna ustawić punkt poboru tam, gdzie wygodniej ekipom, bez oglądania się na docelowe ogrodzenieLokalizacja musi odpowiadać docelowemu układowi działki i uzgodnieniom z OSD
Czas realizacjiCzasem szybciej, jeśli OSD przewiduje prostsze procedury dla przyłączy tymczasowychBywa dłużej, ale po zakończeniu budowy niczego nie trzeba przenosić
Formalności po budowieRozwiązanie umowy budowlanej, demontaż przyłącza tymczasowego, nowy wniosek o przyłącze doceloweZmiana taryfy/warunków w ramach istniejącej instalacji

W praktyce przyłącze budowlane ma sens głównie tam, gdzie plan zagospodarowania działki jest jeszcze niepewny albo inwestor chce jak najszybciej ruszyć z pracami, a procedura dla przyłącza docelowego znacząco się wydłuża. Jeżeli projekt i lokalizacja skrzynki energetycznej są już przesądzone, częściej opłaca się od razu zorganizować docelowe złącze i tylko doposażyć je o rozdzielnicę budowlaną z gniazdami i zabezpieczeniami.

Rozdzielnica budowlana – co przewidzieć w projekcie

Niezależnie od wybranego podejścia, plac budowy potrzebuje bezpiecznego punktu poboru energii. Zwykłe „przedłużacze z okna sąsiada” nie wchodzą w grę, jeśli chcemy uniknąć ryzyka pożaru, porażenia prądem czy problemów z ubezpieczeniem.

Rozdzielnica budowlana (popularna „budowlanka”) powinna być wyposażona w:

  • odpowiednią ilość gniazd (zwykle 230 V i 400 V),
  • wyłączniki różnicowoprądowe i nadprądowe dla poszczególnych obwodów,
  • obudowę o podwyższonej odporności na warunki atmosferyczne (IP54 lub wyższe),
  • solidny punkt uziemienia.

Projekt przyłącza może obejmować także tymczasową rozdzielnicę, z określeniem jej lokalizacji i sposobu zasilania ze skrzynki energetycznej lub przyłącza budowlanego. Dzięki temu unikamy prowizorycznych rozwiązań tworzonych „na szybko” przez kolejne ekipy.

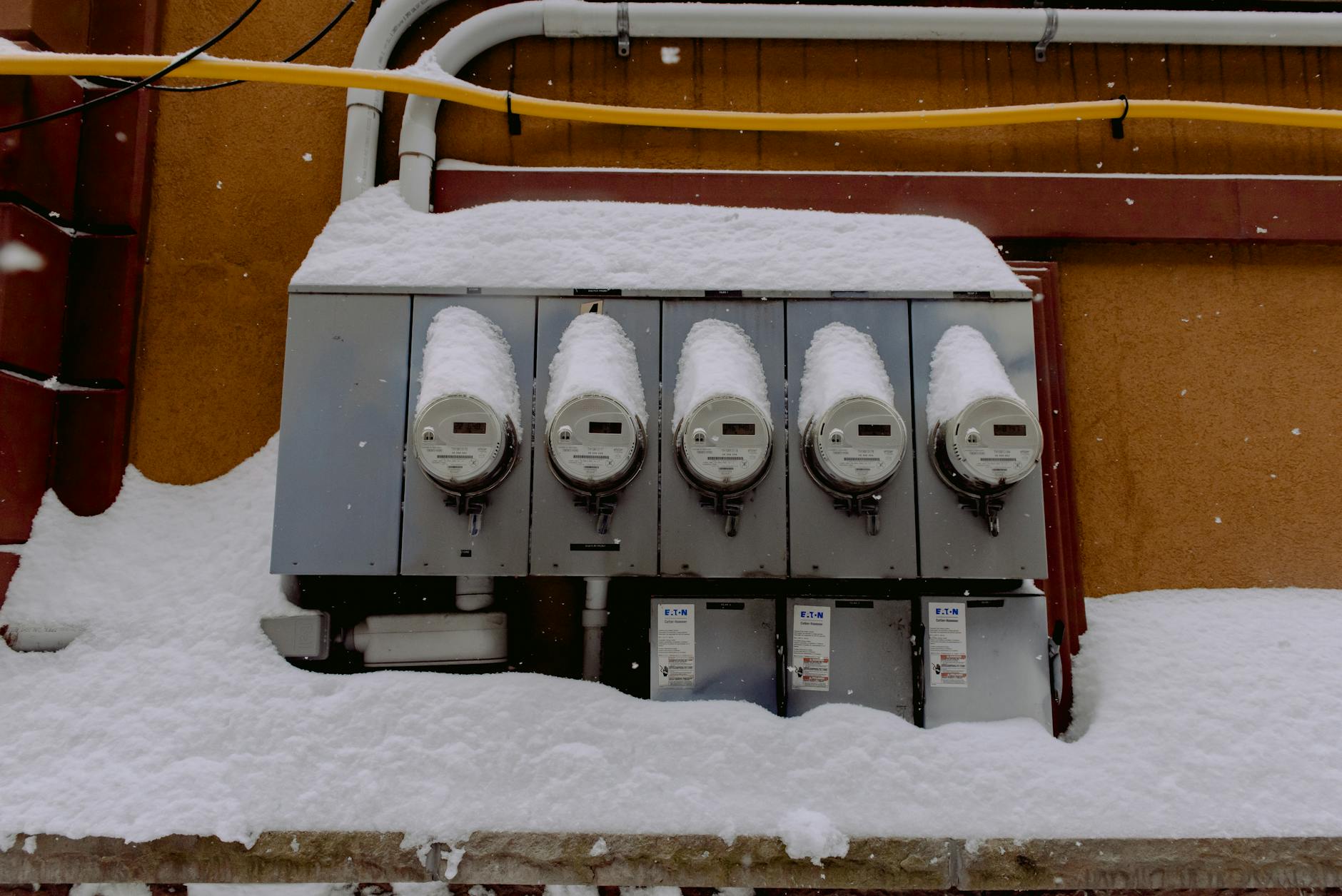

Liczniki prądu na zewnętrznej ścianie budynku zasypane śniegiem
Źródło: Pexels | Autor: Harrison Haines

Wybór typu przyłącza: napowietrzne a kablowe

Już na etapie projektu trzeba ustalić, czy dom będzie zasilany przyłączem napowietrznym, czy kablowym. Często sugeruje to sam operator systemu dystrybucyjnego, bazując na istniejącej infrastrukturze (słupach, liniach kablowych w ulicy). Inwestor ma jednak pewien wpływ na wybór, szczególnie gdy oba warianty są technicznie możliwe.

Przyłącze napowietrzne – kiedy ma sens

Przyłącze napowietrzne to przewód poprowadzony od istniejącego słupa linii energetycznej do budynku lub słupa na działce. W klasycznym rozwiązaniu przewód wchodzi na ścianę budynku i wprowadza się go do złącza lub rozdzielnicy.

Ten typ przyłącza ma kilka zalet:

  • bywa tańszy w realizacji niż kablowy, zwłaszcza gdy sieć napowietrzna biegnie tuż obok działki,
  • nie wymaga wykonywania wykopów wzdłuż całego odcinka od słupa do budynku,
  • łatwiejsza jest lokalizacja i naprawa uszkodzeń linii (z punktu widzenia OSD).

Wadą są natomiast względy estetyczne oraz większe narażenie na uszkodzenia mechaniczne (wichury, gałęzie drzew, prace sprzętem budowlanym). Przyłącza napowietrzne są też trudniejsze do pogodzenia z niektórymi koncepcjami architektonicznymi, np. minimalistyczną elewacją bez widocznych przewodów.

Przyłącze kablowe (podziemne) – zalety i ograniczenia

Przyłącze kablowe prowadzone jest w wykopie, najczęściej w rurze osłonowej, od punktu wpięcia w sieć (np. złącze w ulicy) do skrzynki energetycznej na granicy działki lub bezpośrednio do budynku. W nowych osiedlach jest to dziś standard.

Do głównych plusów zalicza się:

  • estetykę – brak przewodów nad działką i na elewacji,
  • mniejszą podatność na warunki atmosferyczne i uszkodzenia mechaniczne z powietrza,
  • możliwość łatwiejszego kształtowania przestrzeni działki (bez konieczności omijania linii napowietrznej przy drzewach czy maszynach).

Trzeba jednak liczyć się z koniecznością wykonania wykopów, koordynacji trasy kabla z innymi mediami (woda, kanalizacja, gaz, światłowód) oraz przestrzegania minimalnych odległości i głębokości ułożenia. W terenie o dużej ilości skał lub korzeni drzew koszty robót ziemnych mogą być znaczące.

Porównanie napowietrznego i kablowego przyłącza w praktyce

Różnice między tymi dwoma wariantami dobrze obrazuje porównanie na kilku kluczowych płaszczyznach.

Przyłącze a warunki lokalne – jakie czynniki brać pod uwagę

Sam wybór między linią napowietrzną a kablem w ziemi to za mało, jeśli pominie się kontekst działki i otoczenia. Projektant, uzgadniając koncepcję z inwestorem i OSD, zwykle analizuje kilka praktycznych aspektów:

  • odległość od istniejącej sieci – im dłuższy odcinek od słupa lub złącza ulicznego do granicy działki, tym większa przewaga przyłącza kablowego, zwłaszcza gdy i tak planowane są inne wykopy,
  • planowane zagospodarowanie terenu – przyszły podjazd, bramy przesuwne, nasadzenia drzew, altany, oczka wodne; wszystko to może kolidować z linią napowietrzną lub trasą kabla,
  • warunki gruntowe – miękkie, jednorodne podłoże sprzyja kablowi, natomiast licznie występujące skały, głazy lub bardzo wysoki poziom wód gruntowych mogą podnieść koszt robót ziemnych,
  • wymagania planu miejscowego – w niektórych gminach nowe przyłącza muszą być kablowe, szczególnie w strefach ochrony krajobrazu lub w zwartej zabudowie,
  • estetyka i założenia architektoniczne – minimalistyczne bryły, dachy płaskie, fasady bez „dodatków” znacznie lepiej współgrają z przyłączem podziemnym,
  • budżet i harmonogram – przy krótkim odcinku i istniejącym słupie tuż przy ogrodzeniu linia napowietrzna bywa szybsza i tańsza, zwłaszcza gdy inwestorowi zależy na błyskawicznym uruchomieniu zasilania.

W praktyce wiele nowych domów powstaje na terenach, gdzie OSD i tak planuje kablowanie istniejących linii napowietrznych, co przechyla szalę na rzecz przyłączy podziemnych. Zdarzają się jednak pojedyncze zabudowy w terenach wiejskich, gdzie prostsze i mniej inwazyjne okazuje się podwieszenie przewodu do istniejącego słupa.

Wymagania techniczne dla obu typów przyłączy

Poza samą formą prowadzenia przewodu, przyłącze musi spełnić szereg wymogów technicznych opisanych w przepisach i wytycznych OSD. Dotyczy to zarówno przekrojów kabli, jak i sposobu ich mocowania czy głębokości ułożenia.

Dla linii napowietrznych kluczowe są:

  • wysokości zawieszenia przewodów nad terenem i nad wjazdami (aby ciężarówka z materiałami nie zerwała linii),
  • strefy bezpieczeństwa – minimalne odległości od okien, balkonów, dachów, linii telekomunikacyjnych,
  • odporność mechaniczna – dobór przewodu samonośnego, odpowiednie uchwyty i odciągi na ścianie budynku lub słupie na działce.

Dla przyłączy kablowych pojawiają się inne wymagania:

  • głębokość ułożenia – przewód musi znaleźć się poniżej strefy typowych prac ogrodowych, zwykle 0,7–0,8 m poniżej poziomu terenu,
  • osłona mechaniczna – rury osłonowe, folia ostrzegawcza, ewentualnie płyty ochronne w miejscach szczególnie narażonych,
  • separacja od innych instalacji – zachowanie minimalnych odległości od rur wodnych, kanalizacyjnych, gazowych i kabli teletechnicznych.

Projekt przyłącza uwzględnia te wymagania, dzięki czemu już na etapie koncepcji wiadomo, gdzie nie pojawią się później spory o kolizje z innymi mediami. Przykładowo – gdy wjazd do garażu podziemnego wymusza obniżenie terenu, warto od razu inaczej poprowadzić trasę kabla, zamiast później przekopywać świeżo wykonany podjazd.

Lokalizacja skrzynki energetycznej i trasy przyłącza na działce

Po ustaleniu typu przyłącza przychodzi moment na decyzję, gdzie konkretnie stanie skrzynka energetyczna (złącze pomiarowe) i jak na działce pobiegnie trasa kabla zasilającego dom. Te dwie decyzje ściśle się ze sobą łączą – nie da się wygodnie doprowadzić zasilania do budynku, gdy skrzynka jest ustawiona „na siłę” w przypadkowym miejscu ogrodzenia.

Standardowe wymagania co do położenia skrzynki

Operatorzy systemów dystrybucyjnych mają swoje wewnętrzne standardy, ale kilka zasad pojawia się prawie zawsze:

  • złącze na granicy działki od strony drogi publicznej lub drogi wewnętrznej – umożliwia to OSD dostęp do licznika bez wchodzenia na teren posesji,
  • łatwy dostęp dla służb – skrzynka nie może być zasłonięta gęstymi krzewami, ogrodzeniem pełnym bez drzwiczek serwisowych czy zaparkowanym „na stałe” samochodem,
  • wysokość montażu licznika – tak, aby odczyt i wymiana były możliwe bez użycia drabin, zgodnie z normami ergonomicznymi,
  • odstęp od bram i furtek – skrzynka nie powinna kolidować z promieniem otwierania skrzydła, automatyką bramową czy domofonem.

Często OSD precyzuje także orientację złącza (np. frontem do drogi), rodzaj obudowy, podział na część licznikową i zabezpieczeniową oraz miejsce na plombowanie. Projektant musi to wrysować w plan zagospodarowania działki, a architekt dopasować rozwiązania ogrodzenia i małej architektury.

Integracja skrzynki ze stylem ogrodzenia

Przy nowoczesnych domach coraz częściej skrzynka energetyczna staje się elementem zaprojektowanym „z głową”, a nie przypadkową puszką doklejoną do siatki. W praktyce można wyróżnić dwa podejścia:

  • skrzynka wolnostojąca w linii ogrodzenia – standardowy prefabrykowany słupek lub szafa energetyczna, do której doprojektowuje się przęsła, furtkę i bramę,
  • zabudowa w murku ogrodzeniowym – licznik i zabezpieczenia ulokowane w wnęce lub wmurowanej obudowie, estetycznie zintegrowanej z tynkiem, okładziną czy betonem architektonicznym.

Pierwsza opcja jest prostsza i zwykle bliższa wytycznym OSD, druga za to lepiej wpisuje się w spójną koncepcję frontu posesji. Kluczowe jest, aby zabudowując skrzynkę, nie utrudnić dostępu do aparatury i nie naruszyć wymaganych przez operatora stref wentylacji i przestrzeni montażowej.

Planowanie trasy kabla na działce

Od skrzynki do budynku prowadzi linia zasilająca – z reguły kablem w ziemi, nawet jeśli od strony sieci przyłącze jest napowietrzne. To odcinek, który najłatwiej „popsuć” chaotycznymi decyzjami w trakcie budowy.

Przy wyznaczaniu trasy bierze się pod uwagę kilka kwestii:

  • droga najkrótsza kontra najbezpieczniejsza – prosta linia od skrzynki do domu jest tania, lecz może kolidować z przyszłym podjazdem lub tarasem; niewielkie wydłużenie kabla często ratuje przed późniejszymi przekopami,
  • przyszłe nasadzenia i elementy ogrodu – kabel pod koroną dużych drzew to proszenie się o kłopoty przy ewentualnym usuwaniu lub przycinaniu, lepiej poprowadzić go skrajem działki,
  • koordynacja z innymi mediami – planując trasy wody, kanalizacji, gazu i światłowodu, dobrze rozdzielić je w planie tak, by nie powstała plątanina rur i kabli przecinających się pod każdym kątem,
  • dostęp do ewentualnych napraw – fragmenty kabla ukryte pod grubą płytą fundamentową czy masywnymi schodami wejściowymi są szczególnie kłopotliwe w razie awarii.

Dobrym podejściem jest wrysowanie trasy kabla już na rzucie zagospodarowania działki, wraz z wymiarami i głębokością ułożenia. Dzięki temu informacje trafiają nie tylko do elektryka, ale też do wykonawcy robót ziemnych i brukarza, który później będzie układał kostkę.

Wejście kabla do budynku – garaż, piwnica czy fundament

Miejsce wprowadzenia kabla do domu wpływa na łatwość wykonania instalacji wewnętrznej i późniejszy serwis. Najczęściej stosuje się trzy rozwiązania:

  • wejście przez ścianę fundamentową do pomieszczenia technicznego – klasyczne podejście, umożliwia bezpośrednie dojście do głównej rozdzielnicy,
  • wejście przez garaż – wygodne, bo garaż bywa suchy, łatwo dostępny i często sąsiaduje z pomieszczeniem technicznym,
  • przyłącze bezpośrednio do szafy z rozdzielnicą zlokalizowaną przy wejściu – w nowoczesnych projektach rozdzielnica bywa częścią „ściany technicznej” w wiatrołapie lub przedsionku.

Wybór wariantu zależy od układu funkcjonalnego domu. W budynkach z piwnicą logika podpowiada wprowadzenie kabla do najniższej kondygnacji, natomiast w domach parterowych rozdzielnica często ląduje w środkowej części rzutu, by skrócić obwody do poszczególnych pomieszczeń.

Kolizje z innymi mediami – jak im zapobiec

Najczęstszy problem na budowie to niespodziewane przecięcie kabla zasilającego podczas kopania pod instalację wodną lub kanalizacyjną. Przy dobrej koordynacji branż da się tego uniknąć.

Pomagają w tym proste zasady:

  • separacja tras – media prowadzi się równolegle w odseparowanych pasach terenu (np. prąd przy granicy działki, woda i kanalizacja środkiem wjazdu),
  • odpowiednie rzędne wysokościowe – gdy przecięcie jest nieuniknione, jedno z mediów prowadzi się wyraźnie głębiej, z dodatkową osłoną,
  • dokumentacja powykonawcza – po ułożeniu kabla wykonuje się pomiar inwentaryzacyjny lub przynajmniej szczegółowe szkice z wymiarami od stałych punktów (róg budynku, słupek ogrodzenia, studzienka).

Na etapie projektu elektryk we współpracy z architektem może od razu przewidzieć takie kolizje i przesunąć skrzynkę czy trasę kabla o kilkadziesiąt centymetrów. To drobna zmiana na papierze, ale potrafi oszczędzić kilkudniowego przestoju i nerwów, gdy koparka uszkodzi świeżo ułożoną linię.

Rezerwy i przyszłe rozbudowy – co przewidzieć w układzie przyłącza

Rosnące znaczenie instalacji dodatkowych – fotowoltaiki, magazynów energii, ładowarek do samochodów elektrycznych, pomp ciepła – sprawia, że przyłącze i skrzynka energetyczna coraz częściej muszą obsłużyć więcej niż tylko „typowy” dom.

Na etapie projektu można zaplanować m.in.:

  • zapas miejsca w skrzynce i rozdzielnicy na dodatkowe zabezpieczenia i aparaturę pomiarową (np. liczniki energii dla falownika PV),
  • odrębne przepusty kablowe w fundamencie lub ścianie – np. osobny kanał pod przyszłe okablowanie do ładowarki EV przy podjeździe,
  • większy przekrój kabla zasilającego budynek, jeśli z góry wiadomo, że w kolejnych latach zapotrzebowanie na moc wzrośnie,
  • miejsca pod przyszłe skrzynki i rozdzielnice – np. osobny słupek lub wnęka w ogrodzeniu dla stacji ładowania, aby nie ingerować w główną skrzynkę licznikową.

Różnica między przyłączem „na styk” a takim z niewielkim zapasem często nie jest duża kosztowo, a daje znacznie większą elastyczność. Z punktu widzenia inwestora rozsądne jest więc przeanalizowanie nie tylko bieżących potrzeb, ale i scenariuszy na kolejne lata – szczególnie gdy działka ma obsłużyć także drugi budynek (np. domek gościnny, warsztat lub biuro).

Najczęściej zadawane pytania (FAQ)

Kiedy zacząć załatwiać przyłącze prądu do domu jednorodzinnego?

Najrozsądniej jest zająć się przyłączem na etapie projektu domu i zagospodarowania działki, zanim pojawi się pierwsza koparka. Wtedy można od razu skoordynować trasę kabla z fundamentami, podjazdem, innymi mediami i ogrodzeniem.

W praktyce wniosek o warunki przyłączenia do OSD dobrze złożyć nawet 6–12 miesięcy przed planowanym rozpoczęciem budowy. Operatorzy mają własne terminy na wydanie warunków i wykonanie przyłącza, więc im wcześniej dołączysz ich harmonogram do swojego, tym mniejsze ryzyko przestojów i prowizorek typu „słupek w środku przyszłego wjazdu”.

Prąd budowlany czy od razu przyłącze docelowe – co się bardziej opłaca?

Prąd budowlany sprawdza się, gdy na danym terenie są opóźnienia po stronie OSD lub planujesz dłuższą przerwę między stanem surowym a wykończeniem. To osobne złącze, które bywa ustawiane „na szybko”, często w miejscu później kolidującym z bramą czy furtką.

Docelowe przyłącze od razu do skrzynki w ogrodzeniu zwykle oznacza mniej kombinacji: jedno złącze, jedna trasa kabla, brak dublowania prac. Jeśli budowa ma iść w miarę płynnie, a projekt instalacji jest gotowy, korzystniejsze jest od razu wykonanie zasilania docelowego i używanie go także w czasie budowy.

Jaką moc przyłączeniową wybrać do domu z pompą ciepła i płytą indukcyjną?

Dla domu ogrzewanego pompą ciepła, z kuchenką indukcyjną i potencjalną ładowarką do auta lepszym punktem wyjścia jest wyższa moc przyłączeniowa niż „standardowe” 12–15 kW. O konkretnej wartości powinien zdecydować projektant instalacji elektrycznej na podstawie bilansu mocy: uwzględnia on moc pompy, płyty, ogrzewania wody, warsztatu czy przyszłej ładowarki EV.

Za wysoką mocą idzie zwykle wyższa opłata stała, ale zbyt niska oznacza wybite zabezpieczenia przy większym obciążeniu i konieczność późniejszej modernizacji. Ta druga opcja zazwyczaj wychodzi drożej, bo dochodzą koszty wymiany kabli, zabezpieczeń i formalności u OSD.

Gdzie najlepiej umieścić skrzynkę elektryczną (złącze pomiarowe) na działce?

Najczęściej skrzynka ląduje w linii ogrodzenia, blisko granicy działki i drogi publicznej – tak, by licznik był dostępny dla OSD bez wchodzenia na posesję. Wybór konkretnego miejsca trzeba uzgodnić z projektantem i operatorem, bo wpływa on na długość przyłącza i WLZ oraz ewentualne kolizje z innymi mediami.

Przy planowaniu warto porównać dwie opcje: skrzynka przy docelowym wjeździe (krótsza trasa do garażu, ale kolizja z bramą) oraz skrzynka bliżej rogu działki (łatwiejszy dostęp, dłuższy WLZ). Lepsza jest ta lokalizacja, która pozwala poprowadzić kabel raz i bez przecinania przyszłego podjazdu czy miejsc na nasadzenia.

Czym się różni przyłącze energetyczne od złącza pomiarowego i WLZ?

Przyłącze energetyczne to odcinek od sieci OSD (słupa lub kabla w ulicy) do złącza pomiarowego na granicy działki. To część, którą projektuje i wykonuje operator według własnych standardów – zwykle jako przyłącze napowietrzne albo kablowe w ziemi.

Złącze pomiarowe (szafka z licznikiem) znajduje się najczęściej w ogrodzeniu. Od zacisków w tej skrzynce startuje WLZ, czyli wewnętrzna linia zasilająca należąca już do inwestora. WLZ kończy się w rozdzielnicy głównej budynku (RG), z której zasilane są wszystkie obwody w domu. Znajomość tych pojęć ułatwia rozmowę z projektantem i jasne rozgraniczenie zakresu prac.

Kto płaci za przyłącze prądu, a kto za skrzynkę i kabel do domu?

Operator systemu dystrybucyjnego pokrywa koszty budowy przyłącza od istniejącej sieci do złącza pomiarowo–rozdzielczego na granicy działki, zgodnie ze swoimi taryfami i zasadami. W praktyce część kosztu jest wkalkulowana w opłaty przyłączeniowe, część bywa subsydiowana – zależnie od mocy, długości przyłącza i aktualnych przepisów.

Po stronie inwestora leżą: przygotowanie miejsca pod skrzynkę (fragment ogrodzenia, fundament pod szafkę wolnostojącą), wykonanie WLZ od złącza do budynku, rozdzielnicy głównej i całej instalacji wewnętrznej. Granica odpowiedzialności zwykle biegnie na zaciskach w złączu pomiarowym, ale szczegóły zawsze są opisane w warunkach przyłączenia konkretnego OSD.

Bibliografia

  • Prawo energetyczne. Sejm Rzeczypospolitej Polskiej (1997) – Podstawy prawne przyłączenia do sieci, obowiązki OSD i odbiorcy
  • Rozporządzenie Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. Ministerstwo Gospodarki (2007) – Warunki przyłączania odbiorców, parametry techniczne przyłączy
  • Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie. Ministerstwo Rozwoju i Technologii (2002) – Wymagania dot. instalacji elektrycznych w budynkach mieszkalnych
  • PN-HD 60364 Instalacje elektryczne niskiego napięcia. Polski Komitet Normalizacyjny – Normy projektowania i wykonania instalacji elektrycznych w budynkach
  • Instrukcja przyłączania odbiorców do sieci dystrybucyjnej. PGE Dystrybucja – Procedura uzyskania warunków przyłączenia, definicje przyłącza i złącza
